PAVIMENTAZIONI IN LEGNO MASSELLO
INFORMAZIONI SUL SISTEMA A CLIPS

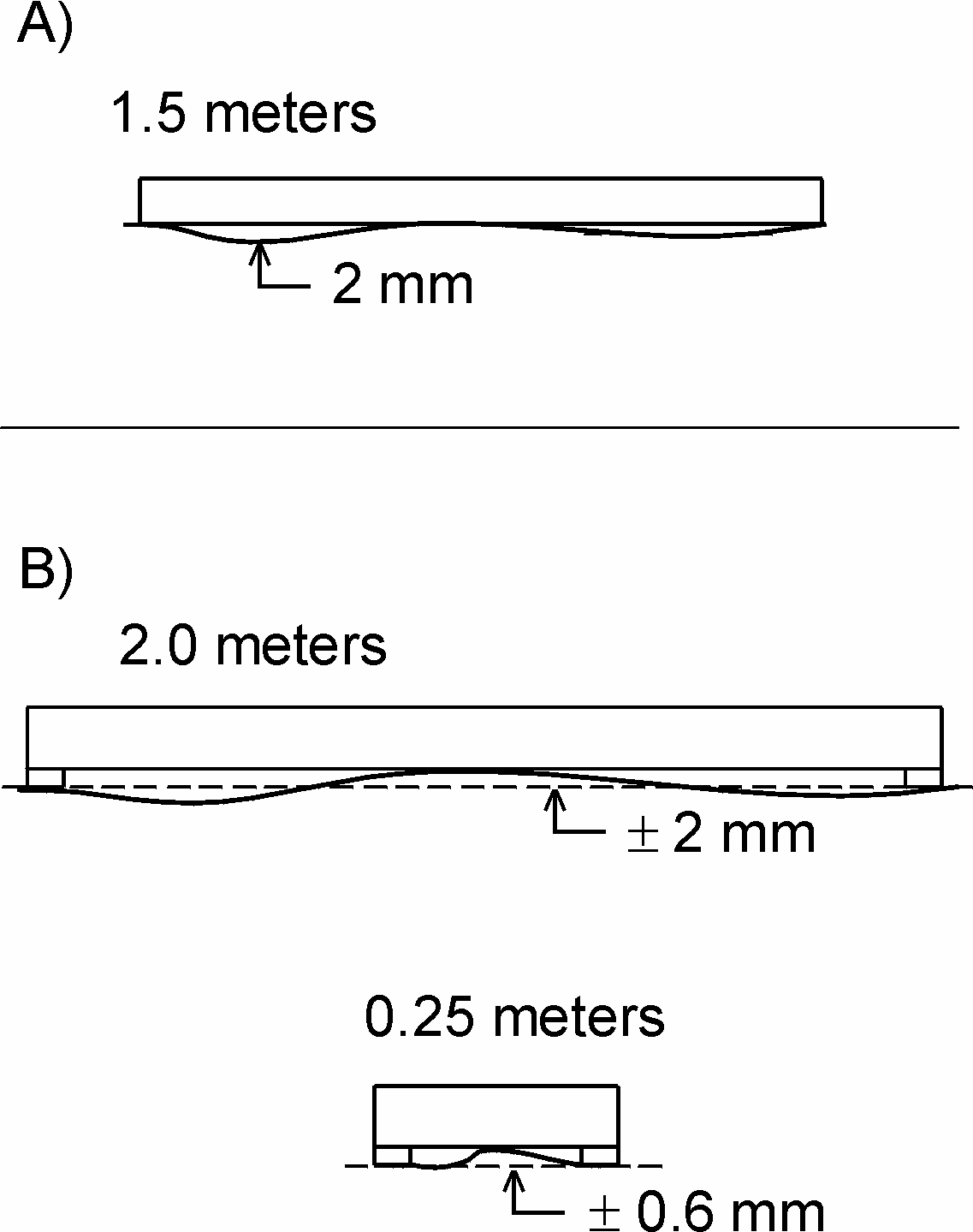

Fig. 2

PLANARITÁ DEL SOTTOFONDO

Prima di posare gli strati intermedi è necessario livellare il sottofondo/massetto in modo che qualsiasi discrepanza con la planarità non contrasti con le caratteristiche di uno dei due metodi sotto indicati, vedi Fig. 2.

A) Bordo diritto di tipo tradizionale
Il sottofondo deve essere perfettamente in piano con uno scarto massimo di 2mm sotto uno strato in piano di 1,5m (UK: 3mm sotto uno strato in piano di 2m). La superficie deve essere liscia. Eventuali irregolarità lievi devono essere eliminate.

B) Bordo diritto con supporti
Il sottofondo deve essere perfettamente in piano con uno scarto massimo di ±2 mm sotto uno strato in piano di 2m (2mm supporti). La superficie deve essere liscia. Eventuali lievi irregolarità (ad esempio, sui giunti a giorno) devono essere corrette in modo da ottenere uno scarto massimo localizzato di planarità pari a ± 0,6 mm sotto uno strato di 0,25m (0,6mm supporti).

Le irregolarità più consistenti sui pavimenti in calcestruzzo possono essere eliminate grazie all'utilizzo di un prodotto autolivellante. Il livellamento dei sottofondi in legno può essere ottenuto mediante carteggiatura o installazione di fogli di cartone duro abbinati eventualmente a un riempitivo, oppure mediante posa di cartongesso fibroso. La scheda tecnica Junckers indica i requisiti di planarità dei sottofondi con uno scarto massimo di 2 mm sotto uno strato di 1,5 m. (UK: 3mm sotto uno strato in piano di 2m).

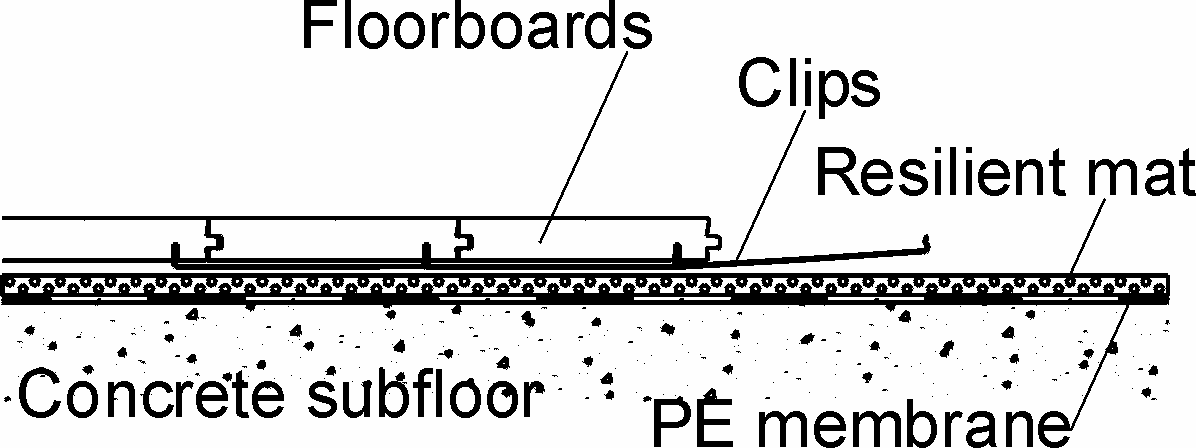

Fig. 3

PROTEZIONE DALL´UMIDITÁ

Sottofondo in cemento
Ai piani terra e superiori è necessaria una protezione dall’umidità proveniente sia dall'edificio che dal terreno. La protezione dall’umidità si ottiene mediante la posa direttamente sul cemento di una membrana impermeabile o in polietilene (PE) con spessore 0,20mm o con 1000gr di polietilene (per es. Barriera al vapore Junckers), vedi Fig. 3. La barriera al vapore viene posata sovrapponendo 200mm in corrispondenza di tutti i giunti e lungo le zone a contatto con i muri. Tutte le sovrapposizioni devono essere fissate con del nastro con larghezza 50mm.

L'umidità residua (in termini di acqua in forma liquida) presente nel calcestruzzo o nel massetto livellato non deve superare il 90% RH (UK: umidità max. calcestruzzo 75% RH secondo BS 8201, su controllo eseguito per misurazione).

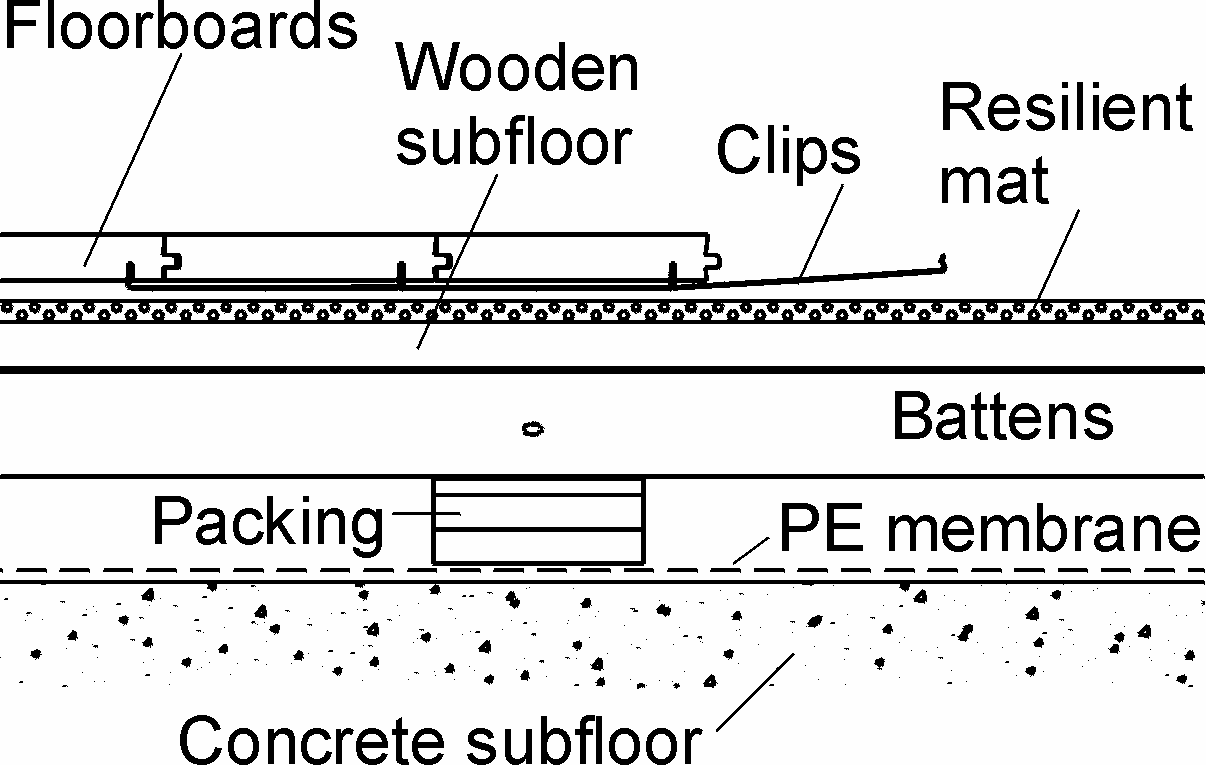

Fig. 4

Sottofondi in legno
Per i lavori di ristrutturazione nei quali i pavimenti flottanti sono posati su sottofondi in legno preesistenti, occorre accertarsi che l'intera struttura sia stata progettata correttamente secondo le prescrizioni in materia di umidità. Solitamente, non occorre prevedere alcuna barriera al vapore aggiuntiva sul pavimento preesistente, anche per evitare la possibile formazione di muffe nel sottofondo, vedi Fig. 4.

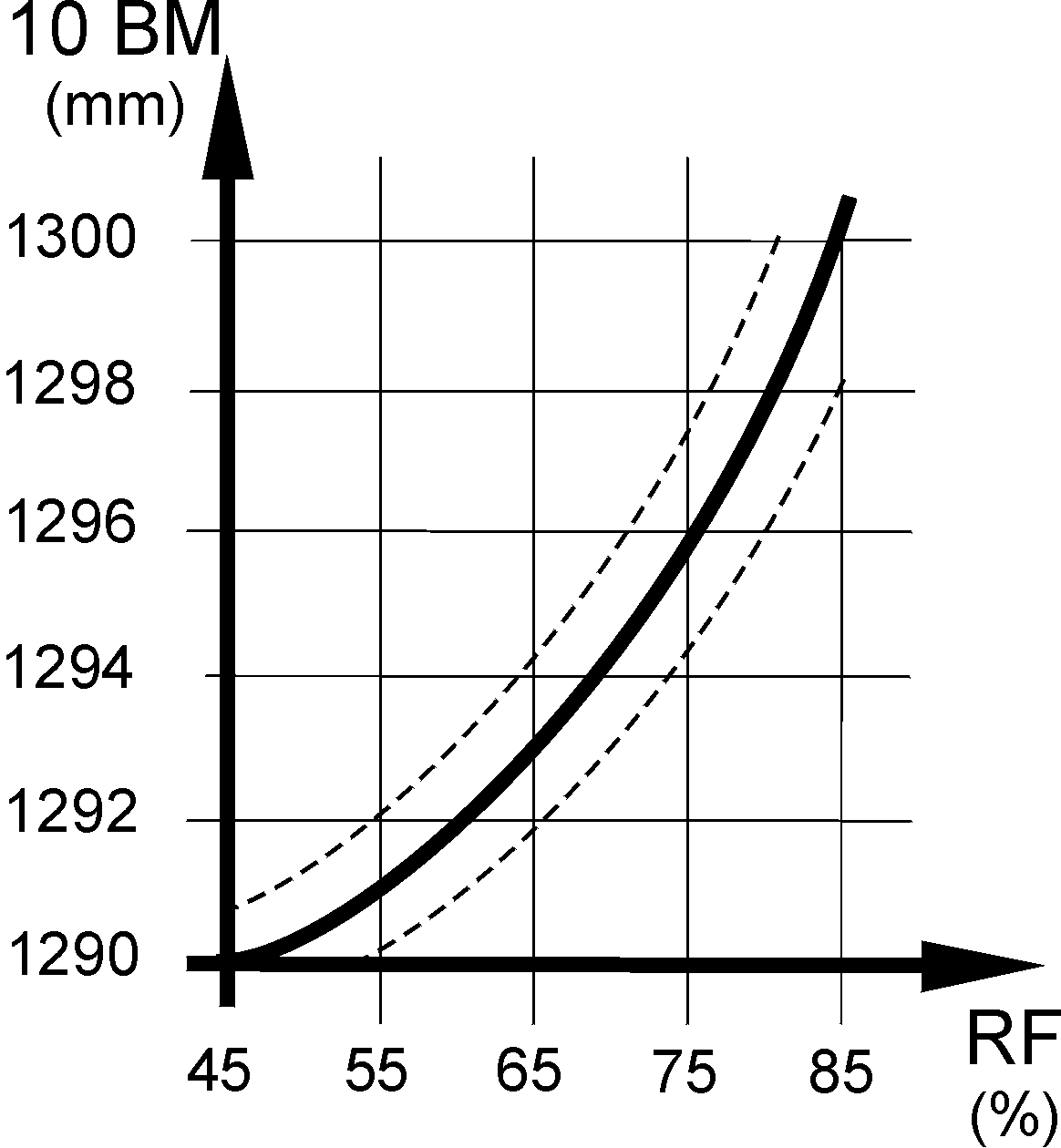

Fig. 5

CLIPS

Le clips sono disponibili in misure diverse a seconda delle diversi variazioni dell’umidità. La misura della clip viene scelta innanzitutto in base alla massima umidità relativa (RH) prevista nell’edificio nel corso dell’anno. Comunque al fine di ridurre il movimento delle pavimentazioni più ampie, potrebbe essere necessario scegliere una clip più larga rispetto a quella prevista in corrispondenza della massima umidità relativa (RH), vedi Tabella 1 e fig. 5 .

*Questo tipo di clip viene usato nelle zone artiche e desertiche. E’ necessario far adattare il legno al clima prima dell’installazione.

**In ambienti molto secchi potrebbero essere necessari spazi di espansioni permanenti più ampi tra i listoni. Si consiglia di contattare l’ufficio tecnico della Junckers nel caso in cui si preveda questa condizione. Con tutte le clips ci saranno sempre differenze quando l’umidità relativa raggiunge o scende al di sotto del livello finale dell’oscillazione raccomandata. Tabella 1
